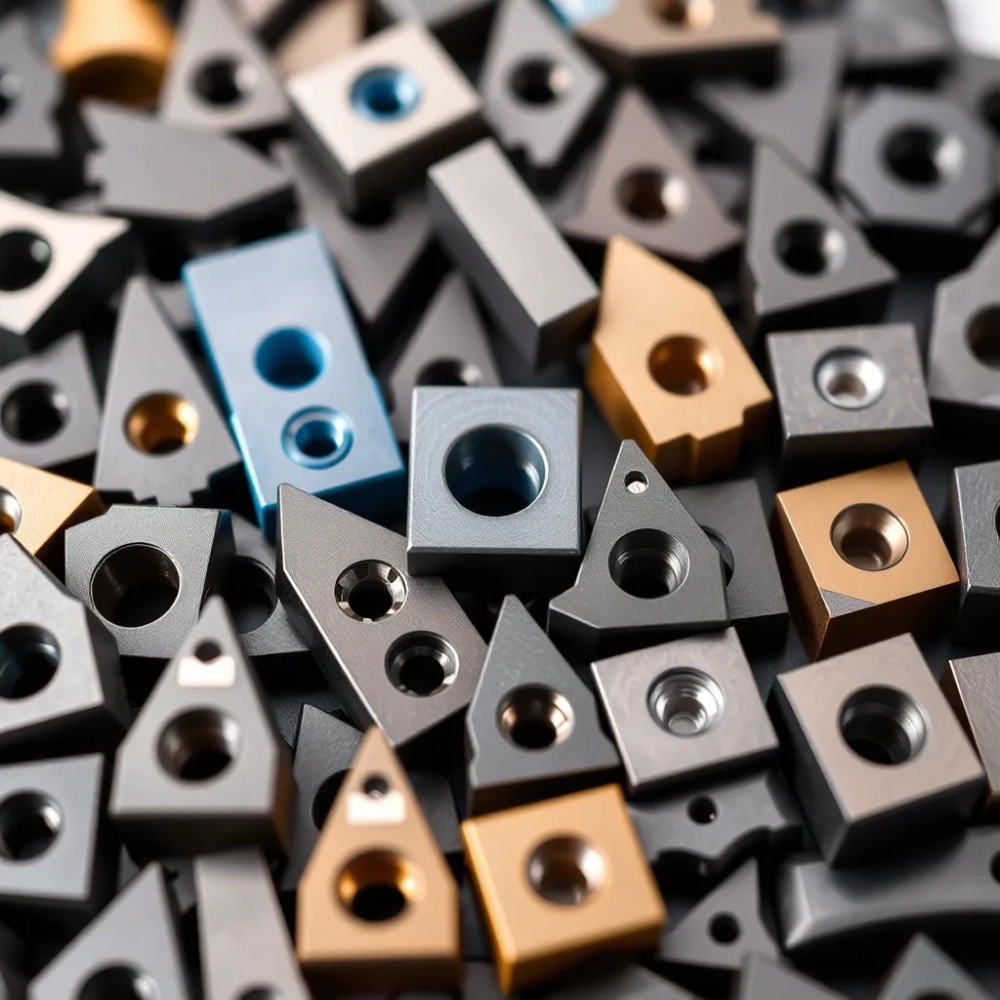

Płytki tokarskie: Rodzaje i system oznaczeń ISO 2025

W świecie obróbki skrawaniem, gdzie precyzja i wydajność są na wagę złota, kluczowe znaczenie mają płytki tokarskie rodzaje. Czy kiedykolwiek zastanawiałeś się, jak te małe cuda techniki wpływają na jakość i szybkość produkcji? To właśnie dzięki różnorodności tych niewielkich, lecz niezwykle istotnych elementów, możliwe jest osiągnięcie idealnej powierzchni obrabianych detali, od precyzyjnego toczenia zewnętrznego po wykańczające detale. W skrócie, płytki tokarskie to wymienne ostrza narzędzi tokarskich, które występują w wielu kształtach, rozmiarach, materiałach i powłokach, dopasowanych do specyfiki obrabianego materiału i wymogów procesu technologicznego.

• System oznaczeń ISO płytek tokarskich (kształt, wymiary, typ łamacza)
• Płytki tokarskie: Kąty natarcia i ich znaczenie
• Materiał płytek tokarskich i powłoki przegląd
• Zalety stosowania wymiennych płytek tokarskich
• Najczęściej zadawane pytania (Q&A)

Kiedy zanurzamy się w detale obróbki skrawaniem, dane dotyczące wyboru odpowiedniej płytki stają się niezwykle cenne. Wyobraź sobie scenariusz: obrabiasz stal nierdzewną o twardości 200 HB, potrzebujesz gładkiej powierzchni i minimalnego zużycia narzędzia. Analiza wydajności różnych płytek może oszczędzić Ci mnóstwo czasu i pieniędzy.

Powyższe dane, choć ogólne, pokazują, jak kluczowe jest dopasowanie parametrów płytki skrawającej do konkretnego zadania. Inaczej będziemy obrabiać aluminium, inaczej stal hartowaną. W rzeczywistości, wybór płytki to kompromis pomiędzy twardością, odpornością na ścieranie, udarnością oraz stabilnością procesu. Często zdarza się, że wybierając pozornie tańsze rozwiązanie, w ostatecznym rozrachunku ponosimy wyższe koszty związane z częstszą wymianą narzędzi i obniżoną jakością wykończenia. Zawsze warto pamiętać, że diabeł tkwi w szczegółach, a te szczegóły, w przypadku płytek tokarskich, to precyzja wykonania i dobór materiału.

System oznaczeń ISO płytek tokarskich (kształt, wymiary, typ łamacza)

System ISO opracował genialny w swej prostocie system kodowania liczb i liter, opisujący niemal każdy aspekt narzędzi tokarskich. Jeśli poszerzysz swoją wiedzę na temat tego systemu, nigdy nie będziesz musiał sprawdzać skomplikowanych katalogów. Wyobraź sobie, że wiesz wszystko o danym narzędziu, tylko patrząc na jego oznaczenie. To jak czytanie kodu QR w myślach tylko bez smartfona. Ten system to kręgosłup precyzji w obróbce, gwarantujący, że dobierzesz odpowiednie narzędzie do zadania, niczym szef kuchni dobierający idealny nóż do konkretnego składnika.

Zobacz także Płytki do noży tokarskich Katalog

Część oznaczenia na oprawce jest zawsze zgodna z pierwszą literą oznaczenia płytki skrawającej, która jest do niej dopasowana. To nie jest przypadek, lecz logiczna konsekwencja mająca na celu uniknięcie pomyłek. Są pewne wskazówki co do tego, jaka litera jest przypasowana dla danego kształtu, ale są to oznaczenia umowne, oparte na bardziej popularnych kształtach i ich nazwach w języku angielskim. Przykładowo: "S" jak "square" (kwadratowa), "T" jak "triangle" (trójkątna) i "R" jak "round" (okrągła). Ten sprytny system ułatwia życie każdemu, kto miał kiedykolwiek do czynienia z olbrzymią różnorodnością narzędzi dostępnych na rynku. Oczywiście, w rzeczywistości istnieje wiele innych kształtów, jak rombowa, prostokątna, ośmiokątna czy nawet specjalistyczne kształty, ale te trzy stanowią rdzeń. Ktoś kiedyś powiedział: "Nie bój się prostoty, to ona często kryje w sobie geniusz". I dokładnie tak jest z systemem ISO.

W tej jednej literze oznaczenia zaklęty jest rodzaj otworu mocującego oraz typ łamacza wiórów. To właśnie ten łamacz wiórów odgrywa kluczową rolę w efektywnym odprowadzaniu urobku, zapobiegając zawirowaniom i uszkodzeniom obrabianej powierzchni. Czasami mały szczegół, jak odpowiedni łamacz, może diametralnie zmienić przebieg obróbki. Przedstawiam często stosowane kształty płytek wraz z ich oznaczeniami literowymi. W doborze odpowiedniego typu łamacza chodzi o to, by wióry nie splątały się wokół narzędzia, tworząc przysłowiową "choinkę" z urobku, co skutkowałoby uszkodzeniem narzędzia i detalu. To nie tylko kwestia estetyki, ale przede wszystkim efektywności i bezpieczeństwa pracy.

• Kwadratowa (S): Idealna do toczenia zgrubnego i półwykańczającego, oferuje cztery krawędzie skrawające.
• Trójkątna (T): Zazwyczaj trzy krawędzie, często stosowana do toczenia wzdłużnego i czołowego.
• Rombowa (C, D, V): Zależnie od kąta wierzchołka (np. C 80°, D 55°, V 35°), szeroki zakres zastosowań, od toczenia kopiowego po wykańczające.
• Okrągła (R): Zapewnia maksymalną wytrzymałość krawędzi, stosowana do toczenia profilowego i zgrubnego w trudnych materiałach.
• Prostokątna (L): Dwie lub cztery krawędzie, dobra do toczenia zgrubnego.
• Heksagonalna (H): Sześć krawędzi, do ogólnego toczenia.
• Oktagonalna (O): Osiem krawędzi, podobnie jak kwadratowa, zwiększa liczbę krawędzi roboczych.

Kolejne cyfry w kodzie ISO opisują dokładne wymiary płytki, takie jak długość krawędzi skrawającej, grubość, promień naroża czy wielkość otworu mocującego. Każdy milimetr ma tu znaczenie, a precyzyjne dopasowanie płytki do uchwytu narzędzia to podstawa stabilności i dokładności procesu. Jak mawia przysłowie: "Jeśli coś ma być zrobione dobrze, musi być zrobione precyzyjnie". Brak tolerancji w tych wymiarach może prowadzić do drgań, gorszego wykończenia powierzchni, a nawet uszkodzenia zarówno płytki, jak i przedmiotu obrabianego. To sprawia, że dobór idealnego narzędzia staje się prawdziwą sztuką, wymagającą wiedzy i doświadczenia. W ten sposób system ISO de facto mówi językiem, który każdy doświadczony operator tokarki potrafi błyskawicznie zrozumieć.

Zobacz także Płytki do noży tokarskich oznaczenia

Płytki tokarskie: Kąty natarcia i ich znaczenie

Kąt natarcia płytki tokarskiej to jeden z najbardziej krytycznych parametrów wpływających na efektywność obróbki. W systemie kodowania ISO, ten kąt jest również sprytnie zakodowany. Część kodu oprawki, która określa kąt natarcia płytki tokarskiej, jest również zgodna z drugą literą oznaczenia płytki, która jest do niej dopasowana. Czy to przypadek? Absolutnie nie! To kolejny dowód na przemyślany i spójny charakter systemu ISO. Wyobraź sobie, że prowadzisz luksusowy samochód sportowy, a każde z kół ma inny kąt skrętu katastrofa murowana! Podobnie jest z tokarką spójność oznaczeń to podstawa sukcesu. Dobrze dobrany kąt natarcia to mniejsze siły skrawania, niższe zużycie narzędzia i lepsza jakość powierzchni obrobionej. Złe dobranie kąta natarcia może prowadzić do niekontrolowanych drgań, uszkodzenia narzędzia lub nawet wykończenia o powierzchni niczym ser szwajcarski. Osiągnięcie idealnego wykończenia to zawsze wyzwanie, a kąt natarcia jest jednym z kluczowych puzzli w tej układance. To jak dobranie idealnego noża do krojenia chleba źle dobrany tylko go poszarpałby, a nie ukroił równo.

Są różne kąty natarcia, a każdy z nich ma swoje specyficzne zastosowanie i znaczenie. Zwykle kąt natarcia płytki oscyluje w zakresie od -10° do +27°, ale najczęściej spotykamy się z kątami dodatnimi (0° do +15°). Dodatnie kąty natarcia charakteryzują się większą ostrością krawędzi, co sprzyja płynnemu usuwaniu wiórów i generuje mniejsze siły skrawania. Są one idealne do obróbki materiałów o niskiej twardości, takich jak aluminium, stopy miedzi czy tworzywa sztuczne. Mniejsze siły skrawania przekładają się na mniejsze obciążenie maszyny i dłuższy czas pracy narzędzia. To jak subtelny ruch pędzla artysty mały, ale kluczowy detal.

• Kąt dodatni (+): Charakteryzuje się ostrzejszą krawędzią skrawającą, redukuje siły skrawania, idealny do materiałów miękkich i ciągliwych, do wykańczania i półwykańczania. Przykładowe wartości: 5°, 7°, 10°, 15°, 20°, 27°.
• Kąt ujemny (-): Krawędź skrawająca jest bardziej stępiona i mocniejsza. Zwiększa odporność na obciążenia dynamiczne i uderzenia, co jest kluczowe przy obróbce materiałów twardych i kruchych, takich jak żeliwo, stale hartowane czy materiały o wysokiej twardości. Generuje większe siły skrawania. Przykładowe wartości: -5°, -7°, -10°.
• Kąt neutralny (0°): Uniwersalne rozwiązanie, które sprawdza się w wielu zastosowaniach, gdy materiał obrabiany nie jest ani szczególnie twardy, ani wyjątkowo miękki. Balans pomiędzy wytrzymałością a ostrością.

Dobór odpowiedniego kąta natarcia jest niczym wybór odpowiedniego naczynia do gotowania od niego zależy sukces całego przedsięwzięcia. Przy toczeniu wykańczającym, gdzie liczy się idealna gładkość powierzchni i minimalne drgania, wybieramy zazwyczaj płytki z dodatnim kątem natarcia. Natomiast przy obróbce zgrubnej, gdzie ważna jest wytrzymałość narzędzia na obciążenia i agresywne usuwanie materiału, sięgamy po kąty ujemne. Kiedyś byłem świadkiem, jak niewłaściwy kąt natarcia doprowadził do "zatopienia" się narzędzia w materiale, co skończyło się poważnym uszkodzeniem detalu i opóźnieniami w produkcji. Dlatego nie można bagatelizować znaczenia tej z pozoru drobnej litery w kodzie ISO, która mówi nam tak wiele o charakterystyce pracy narzędzia. Mądry wybór kąta natarcia jest kluczem do sukcesu. To tak, jakbyś chciał przekroić deskę z papieru piłą łańcuchową nie ma szans na powodzenie, ale już przy odpowiedniej pile i desce efekty będą oszałamiające.

Sprawdź Jakie płytki do noży tokarskich

Materiał płytek tokarskich i powłoki przegląd

W konstrukcji płytek tokarskich zostały zastosowane zaawansowane technicznie struktury kompozytowe, powłoki i cechy geometryczne, aby osiągnąć nie tylko dużą dokładność, ale i wysokie szybkości skrawania materiału. To nie jest po prostu kawałek metalu; to skomplikowane dzieło inżynierii materiałowej, które ma sprostać ekstremalnym warunkom pracy. Wiesz, to jak porównywanie bolidu F1 do zwykłego samochodu obydwa jeżdżą, ale tylko jeden z nich ma w sobie esencję zaawansowanej technologii. Bez tych innowacji, współczesne tempo produkcji byłoby niemożliwe, a koszty obróbki znacznie wyższe. Ktoś mógłby powiedzieć: "Po co tyle ceregieli? Przecież to tylko ostrze!" A ja odpowiem: "Pomyśl, ile musi wytrzymać to ostrze, żeby poradzić sobie z twardą stalą w kilkuset stopniach Celsjusza!"

Najczęściej spotykanym materiałem bazowym dla płytek tokarskich jest węglik spiekany (cemented carbide). Jest to kompozyt składający się z węglików metali (najczęściej węglika wolframu WC) spajanych kobaltem (Co). Dlaczego kobalt? Ponieważ nadaje mu twardość, odporność na zużycie i wysoką stabilność w wysokich temperaturach. Zawartość kobaltu ma bezpośredni wpływ na właściwości płytki: wyższa zawartość zwiększa udarność (odporność na pękanie), ale zmniejsza twardość, natomiast niższa zawartość kobaltu daje większą twardość i odporność na ścieranie, ale mniejszą udarność. To jest właśnie to słynne "złoty środek" w inżynierii materiałowej. Zdarzało mi się widzieć, jak płytka o źle dobranej zawartości kobaltu pękała po zaledwie kilku minutach pracy, siejąc spustoszenie w procesie produkcyjnym. Wiedza ta jest kluczowa dla optymalizacji produkcji i unikania kosztownych przestojów.

Oprócz węglików spiekanych stosuje się również inne materiały, w zależności od zastosowania:

• Cermet (Ceramic metal): Składa się z twardych cząstek ceramicznych (np. węglika tytanu TiC, azotku tytanu TiN) spajanych metalicznym spoiwem. Oferuje wysoką odporność na zużycie kraterowe, doskonałe wykończenie powierzchni i wysoką stabilność chemiczną w wysokich temperaturach. Idealny do obróbki wykańczającej stali i stali nierdzewnych. Cermet to swego rodzaju "jedwabista gładkość" w obróbce, zapewniająca minimalne tarcie i piękne wykończenie.
• Ceramika (Ceramic): Wykonana z tlenków glinu (Al2O3) lub azotku krzemu (Si3N4). Charakteryzuje się ekstremalnie wysoką twardością i odpornością na wysoką temperaturę, co pozwala na bardzo wysokie szybkości skrawania. Idealna do obróbki żeliwa, utwardzanych stali oraz stopów wysokotemperaturowych. Niestety, ceramika jest krucha i ma niską odporność na pękanie, co wymaga stabilnej obróbki i braku wibracji. To "Ferrari" wśród materiałów, szybkie, ale wymagające delikatnego traktowania.
• Kubiczny azotek boru (CBN Cubic Boron Nitride): Drugi co do twardości materiał po diamencie. Stosowany w postaci polikrystalicznej (PCBN) do obróbki bardzo twardych materiałów, takich jak stal hartowana (60 HRC i więcej), żeliwo utwardzane i stopy na bazie niklu i kobaltu. Pozwala na toczenie detali, które wcześniej wymagały szlifowania, co skraca czas obróbki i poprawia wydajność. Cena? Zazwyczaj wysoka, ale uzasadniona, biorąc pod uwagę oszczędności czasu i precyzję, jakie oferuje. To "atomowy" materiał, pozwalający na obróbkę niemożliwych wcześniej detali.
• Diament polikrystaliczny (PCD Polycrystalline Diamond): Najtwardszy ze wszystkich materiałów narzędziowych. Idealny do obróbki metali nieżelaznych (aluminium, miedź), kompozytów, grafitu i tworzyw sztucznych. Ze względu na jego tendencję do tworzenia chemicznych związków z żelazem, nie jest stosowany do obróbki stali. Oferuje doskonałe wykończenie powierzchni i długą żywotność. PCD to prawdziwy "brylant" wśród narzędzi, gwarantujący najwyższą jakość.

Powłoki na płytkach to już zupełnie inna liga prawdziwa rewolucja w obróbce skrawaniem. Powłoki są cienkimi warstwami (zazwyczaj od kilku do kilkunastu mikronów) nakładanymi na powierzchnię węglika spiekanego, co drastycznie zmienia jego właściwości. Najpopularniejsze powłoki to:

• TiN (azotek tytanu): Zapewnia złocisty kolor, zwiększa twardość powierzchni i odporność na ścieranie, redukuje tarcie i zapobiega nalepianiu materiału. Jedna z najstarszych, ale wciąż bardzo efektywnych powłok.
• TiCN (węglikoazotek tytanu): Poprawia twardość i odporność na ścieranie w stosunku do TiN, często stosowany w aplikacjach, gdzie występuje silne ścieranie.
• Al2O3 (tlenek aluminium): Powszechnie stosowana powłoka CVD (Chemical Vapor Deposition), charakteryzuje się wysoką twardością, stabilnością chemiczną i odpornością na wysoką temperaturę. Idealna do obróbki stali w wysokich temperaturach, ponieważ zapobiega reakcjom chemicznym z materiałem obrabianym.
• TiAlN (węglikoazotek tytanu i aluminium): Nowoczesna powłoka PVD (Physical Vapor Deposition), która tworzy twardą, odporną na wysoką temperaturę warstwę ochronną. Tworzy powłokę o znakomitej odporności na utlenianie i wysoką twardość nawet w wysokich temperaturach. Idealna do obróbki materiałów twardych i trudnoobrabialnych.
• AlCrN (azotek aluminium i chromu): Powłoka PVD, charakteryzuje się doskonałą odpornością na utlenianie i zużycie adhezyjne, często stosowana w aplikacjach, gdzie występują wysokie temperatury i klejenie materiału.

Zalety stosowania wymiennych płytek tokarskich

Stosowanie wymiennych płytek do narzędzi tokarskich to prawdziwa rewolucja, która znacząco zmieniła oblicze nowoczesnej obróbki skrawaniem. Zapomnij o czasochłonnym ostrzeniu starych narzędzi czy skomplikowanych procesach ich regeneracji. Płytki to prosta filozofia: zużywasz jedną krawędź obracasz płytkę, zużywasz wszystkie wymieniasz na nową. Proste, prawda? A jednocześnie tak genialne, że oszczędza niezliczone godziny pracy i tony stali. To trochę jak wymiana ostrza w nożyczkach prościej i taniej, niż kupowanie co chwilę nowych nożyczek. Kiedyś tokarze spędzali mnóstwo czasu na precyzyjnym ostrzeniu swoich narzędzi, co wymagało olbrzymich umiejętności i specjalistycznych maszyn. Dziś, dzięki wymiennym płytkom, ten czas jest wykorzystywany na produkcję.

Jedną z najbardziej oczywistych zalet jest to, że płytki mają więcej niż jedną krawędź skrawającą, przez co można taką płytkę obrócić, gdy jedna się zużyje. W zależności od kształtu, płytka może mieć dwie, trzy, cztery, a nawet sześć lub osiem krawędzi skrawających. To sprawia, że jedna płytka służy tak naprawdę jako kilka narzędzi w jednym. Wyobraź sobie, że kupujesz jeden produkt, który pełni funkcję wielu, oferując niezliczone korzyści. Kwadratowa płytka zapewnia cztery krawędzie, trójkątna trzy, a rombowa (zależnie od kąta) może mieć dwie lub cztery aktywne krawędzie. Ta elastyczność jest nieoceniona w kontekście redukcji kosztów i optymalizacji zapasów narzędziowych. To po prostu sprytnie przemyślana inżynieria, która podbija serca operatorów i zarządców produkcji.

Kolejną, równie istotną korzyścią, jest fakt, że przezbrojenie maszyny jest niewiarygodnie krótkie. Taką płytkę można szybko i łatwo wymienić w maszynie. Otwierasz imadło, wyjmujesz starą płytkę, wkładasz nową, zamykasz, i gotowe! Cała operacja trwa dosłownie sekundy. W porównaniu z tradycyjnymi narzędziami, gdzie konieczne było całkowite przezbrojenie narzędzia lub ponowne ustawienie parametrów maszyny po każdym ostrzeniu, oszczędność czasu jest kolosalna. W środowisku produkcyjnym, gdzie każda minuta przestoju to wymierne straty, ta zaleta staje się kluczowym elementem efektywności. Miałem okazję obserwować, jak w jednej fabryce, dzięki zastosowaniu wymiennych płytek, czas przezbrojenia z 15 minut na tradycyjnym narzędziu skrócił się do zaledwie 30 sekund. Różnica była na tyle duża, że firma była w stanie zwiększyć produkcję o kilkanaście procent, nie inwestując w dodatkowe maszyny. To pokazuje potęgę prostych, lecz innowacyjnych rozwiązań, które często pozostają niedoceniane.

Dodatkowo, wymienne płytki zapewniają znacznie lepszą powtarzalność. Każda nowa płytka ma identyczne parametry geometryczne, co eliminuje błędy wynikające z ręcznego ostrzenia i zapewnia stałą jakość obrabianych detali. Jest to kluczowe w produkcji seryjnej, gdzie utrzymanie wysokiej precyzji jest priorytetem. Ponadto, materiały, z których wykonane są wymienne płytki, w połączeniu z zaawansowanymi powłokami, oferują znacznie dłuższą żywotność narzędzia i większą odporność na zużycie, co przekłada się na mniejsze koszty jednostkowe produkcji. Długie życie narzędzia oznacza mniejszą ilość odpadów, mniejsze zużycie surowców i mniej przerw w produkcji. Wszystko to składa się na obraz kompleksowych korzyści, które sprawiają, że płytki tokarskie rodzaje są niezastąpione w nowoczesnym przemyśle. To nie tylko oszczędność pieniędzy, ale także zwiększona produktywność i zadowolenie klientów z niezawodnych produktów.

Najczęściej zadawane pytania (Q&A)

• Czym są płytki tokarskie?

  Płytki tokarskie to wymienne, wieloostrzowe elementy skrawające montowane w gniazdach trzonków narzędzi tokarskich. Używane są do obróbki materiałów poprzez toczenie, czyli usuwanie materiału w celu nadania obrabianemu przedmiotowi pożądanego kształtu i wymiaru.

• Jakie są główne rodzaje płytek tokarskich pod kątem kształtu?

  Główne rodzaje płytek tokarskich pod kątem kształtu to: kwadratowe (S), trójkątne (T), rombowe (np. C, D, V), okrągłe (R), prostokątne (L), heksagonalne (H) i oktagonalne (O). Każdy kształt ma swoje specyficzne zastosowanie i liczbę krawędzi skrawających.

• Co oznacza system oznaczeń ISO dla płytek tokarskich?

  System oznaczeń ISO to międzynarodowy standard kodowania płytek tokarskich za pomocą liczb i liter. Opisuje on kluczowe parametry płytki, takie jak kształt (np. S dla kwadratowej), typ otworu mocującego, kąt natarcia, tolerancję wymiarową, typ łamacza wiórów oraz wymiary geometryczne (długość krawędzi, grubość, promień naroża).

• Jakie znaczenie mają kąty natarcia w płytkach tokarskich?

  Kąty natarcia w płytkach tokarskich (dodatnie, ujemne, neutralne) mają kluczowe znaczenie dla procesu skrawania. Dodatnie kąty natarcia zmniejszają siły skrawania i są idealne do materiałów miękkich, natomiast ujemne kąty zwiększają wytrzymałość krawędzi i są stosowane do materiałów twardych i kruchych. Wybór odpowiedniego kąta wpływa na jakość powierzchni, żywotność narzędzia i efektywność obróbki.

• Z jakich materiałów wykonane są płytki tokarskie i jakie powłoki są na nich stosowane?

  Płytki tokarskie są najczęściej wykonane z węglika spiekanego, ale stosuje się również cermet, ceramikę, kubiczny azotek boru (CBN) i diament polikrystaliczny (PCD). Na powierzchnię płytek często nakłada się specjalistyczne powłoki, takie jak TiN, TiCN, Al2O3, TiAlN czy AlCrN, które zwiększają twardość, odporność na zużycie, temperaturę i tarcie, a także zapobiegają nalepianiu materiału.
